Kontroler Supermicro AOC-SLG3-2M2 wykrywa tylko jeden dysk NVMe, dlaczego?

Problem, że tylko jeden dysk M.2 NVMe jest rozpoznawany przez BIOS na adapterze AOC-SLG3-2M2 podłączonym do płyty głównej może wynikać z kilku czynników. Oto możliwe przyczyny i kroki rozwiązywania problemów:

Konfiguracja BIOS/UEFI:

  • Sprawdź, czy BIOS/UEFI jest aktualny. Supermicro często wydaje aktualizacje poprawiające kompatybilność sprzętową.
  • Poszukaj ustawień w BIOS dotyczących NVMe, bifurkacji PCIe lub konkretnego adaptera AOC-SLG3-2M2. Upewnij się, że ustawienia obsługują wiele dysków NVMe:
    • BIOS-->Advanced-->PCIe/PCI/PnP Configuration-->PCIe slot# Configuration
    • Uprzejmie prosimy o zmianę ustawienia PCIe slot# Bifurcation na "x4x4x4".
      Dla płyty głównej z jednym CPU oraz jednym slotem:

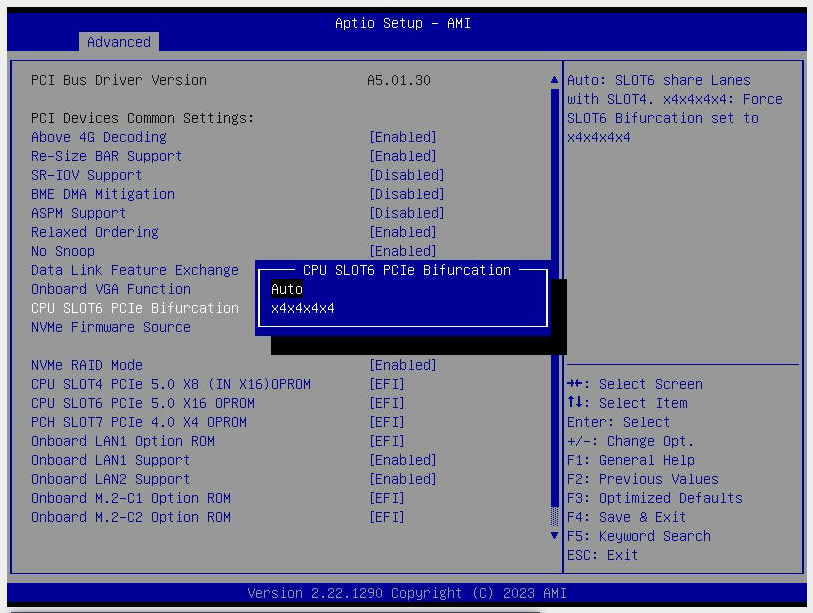

      How to change the PCIe slot# Bifurcation setting to "x4x4x4x4" inside the BIOS Single CPU

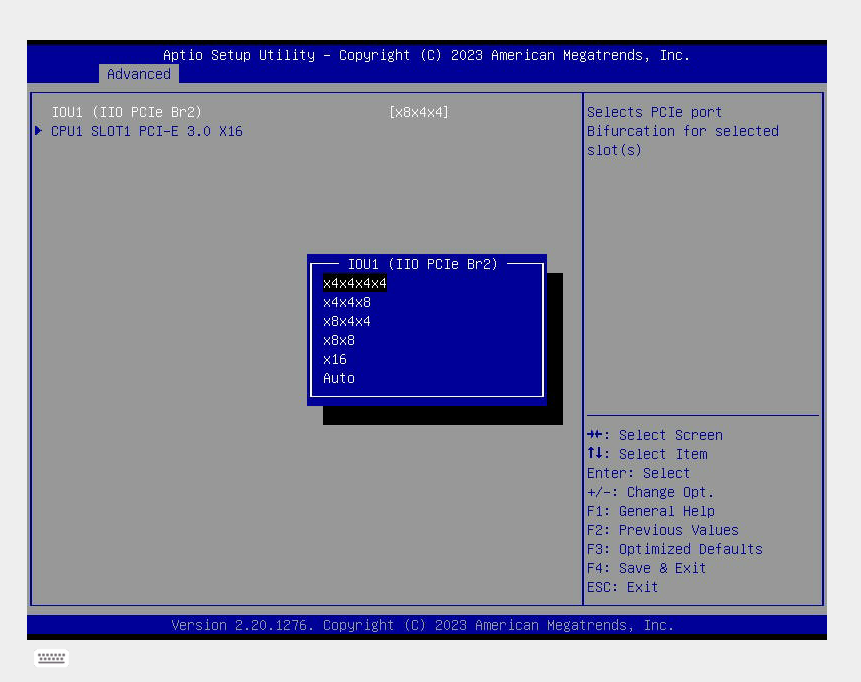

    • Dla płyty głównej z dwona procesorami oraz kilkoma slotami PCIe: How to change the PCIe slot# Bifurcation setting to "x4x4x4x4" inside the BIOS Dual CPU

Konfiguracja gniazda PCIe:

  • Upewnij się, że adapter AOC-SLG3-2M2 jest zainstalowany w gnieździe PCIe, które obsługuje wymagane linie dla obu dysków NVMe. Niektóre gniazda mogą obsługiwać tylko jeden dysk, jeśli nie mają wystarczającej liczby linii PCIe.
  • Sprawdź, czy wymagana jest bifurkacja PCIe (podział jednego gniazda PCIe na kilka linii x4) i czy jest ona prawidłowo skonfigurowana w BIOS.

Kompatybilność adaptera i dysków:

  • Potwierdź, że adapter AOC-SLG3-2M2 obsługuje konkretne dyski NVMe, których używasz. Adaptery Supermicro mają listy kompatybilności.
  • Upewnij się, że oba dyski NVMe są prawidłowo zamontowane i działają. Przetestuj każdy dysk indywidualnie w tym samym gnieździe, aby wykluczyć uszkodzone dyski.

Aktualizacje firmware:

  • Sprawdź, czy są dostępne aktualizacje firmware dla adaptera AOC-SLG3-2M2, które mogą rozwiązać problemy z kompatybilnością lub rozpoznawaniem.

Instalacja fizyczna:

  • Upewnij się, że adapter jest prawidłowo zainstalowany w gnieździe PCIe. Czasami ponowne zamontowanie adaptera może rozwiązać problemy z łącznością.
  • Upewnij się, że dyski NVMe są prawidłowo zamontowane w gniazdach adaptera i że wszelkie wymagane połączenia zasilania są pewne.

Testowanie i diagnostyka:

  • Użyj narzędzi diagnostycznych, aby sprawdzić, czy oba dyski NVMe są rozpoznawane przez system po uruchomieniu systemu operacyjnego. Czasami BIOS może nie pokazywać wszystkich podłączonych dysków, ale system operacyjny może je wykryć.

Windows

  1. Menadżer urządzeń (Device Manager):

    • Naciśnij klawisze Windows + X i wybierz „Menadżer urządzeń”.
    • Rozwiń sekcję „Dyski” i sprawdź, czy oba dyski NVMe są widoczne.
  2. Zarządzanie dyskami (Disk Management):

    • Naciśnij klawisze Windows + X i wybierz „Zarządzanie dyskami”.
    • W oknie „Zarządzanie dyskami” sprawdź, czy oba dyski są widoczne. Jeśli są nowe, mogą być jeszcze nieprzydzielone i wymagać inicjalizacji.
  3. CrystalDiskInfo:

    • Pobierz i zainstaluj CrystalDiskInfo.
    • Uruchom program, aby zobaczyć szczegółowe informacje o wszystkich podłączonych dyskach NVMe.
  4. Samsung Magician (dla dysków Samsung NVMe):

    • Pobierz i zainstaluj Samsung Magician.
    • Uruchom program, aby zarządzać i monitorować dyski Samsung NVMe.

Linux

  1. lsblk:

    • Otwórz terminal i wpisz lsblk.
    • Polecenie to wyświetli listę wszystkich blokowych urządzeń magazynujących. Dyski NVMe będą oznaczone jako nvme0n1, nvme1n1, itd.
  2. lspci:

    • Otwórz terminal i wpisz lspci | grep -i nvme.
    • Polecenie to pokaże, czy kontrolery NVMe są wykrywane przez system.
  3. nvme-cli:

    • Zainstaluj narzędzie nvme-cli (w większości dystrybucji dostępne w repozytoriach pakietów).
    • Wpisz sudo nvme list, aby zobaczyć listę wszystkich dysków NVMe i ich szczegóły.
  4. Gnome Disks (gnome-disk-utility):

    • Zainstaluj narzędzie gnome-disk-utility (jeśli jeszcze nie jest zainstalowane).
    • Uruchom „Dyski” z menu aplikacji, aby zobaczyć informacje o wszystkich podłączonych dyskach.

MacOS

  1. Disk Utility:

    • Otwórz „Disk Utility” z folderu „Utilities”.
    • Sprawdź, czy oba dyski NVMe są widoczne na liście urządzeń.
  2. System Information:

    • Kliknij logo Apple w lewym górnym rogu i wybierz „About This Mac”, następnie „System Report”.
    • Przejdź do sekcji „NVMExpress”, aby zobaczyć szczegóły dotyczące podłączonych dysków NVMe.

Korzystając z powyższych narzędzi, możesz sprawdzić, czy oba dyski NVMe są rozpoznawane przez system operacyjny, oraz uzyskać szczegółowe informacje o ich stanie i konfiguracji.

Wsparcie płyty głównej:

  • Przejrzyj instrukcję płyty głównej lub skontaktuj się z producentem, aby upewnić się, że M12SWA-TF w pełni obsługuje adapter AOC-SLG3-2M2 z wieloma dyskami NVMe.

Systematyczne sprawdzenie każdego z tych obszarów pomoże zidentyfikować i rozwiązać problem, że tylko jeden dysk M.2 NVMe jest rozpoznawany przez BIOS w twoim systemie.
