NVIDIA A100 - Genialna Technologia

Procesor graficzny NVIDIA A100 został stworzony w celu dostarczenia jak największej mocy obliczeniowej w obszarze sztucznej inteligencji (AI) i obliczeń o wysokiej wydajności (HPC) dzięki nowej architekturze NVIDIA Ampere oraz optymalizacjom. Zbudowany w oparciu o technologię TSMC 7nm N7 FinFET, A100 cechuje się poprawioną gęstością tranzystorów, wydajnością i efektywnością energetyczną w porównaniu do wcześniejszej technologii 12nm. Dzięki nowym możliwościom Multi-Instance GPU (MIG) w GPU Ampere, A100 może tworzyć jak najlepsze wirtualizowane środowiska GPU dla dostawców usług w chmurze.

1. Architektura NVIDIA Ampere:
   Bez względu na to, czy korzystasz z MIG do podziału GPU A100 na mniejsze instancje, czy z NVLink do łączenia wielu GPU w celu przyspieszenia obliczeń na dużą skalę, A100 jest w stanie obsłużyć różnorodne potrzeby dotyczące przyspieszenia, począwszy od najmniejszych zadań, aż po największe obciążenia wielonodowe. Wielofunkcyjność A100 pozwala menedżerom IT na maksymalne wykorzystanie każdego GPU w swoim centrum danych przez całą dobę.
2. Trzecia Generacja Tensor Cores:
   Procesor NVIDIA A100 dostarcza wydajność głębokiego uczenia wynoszącą 312 teraflopów (TFLOPS). To aż 20-krotnie więcej operacji zmiennoprzecinkowych Tensorów na sekundę (FLOPS) w przypadku uczenia maszynowego i 20-krotnie więcej operacji na sekundę (TOPS) Tensorów w przypadku wnioskowania w porównaniu do procesorów NVIDIA Volta.
3. Nowa Generacja NVLink:
   Technologia NVLink w procesorze A100 oferuje przepustowość 2-krotnie większą niż w poprzedniej generacji. W połączeniu z technologią NVIDIA NVSwitch™, można połączyć ze sobą nawet 16 procesorów A100 z przepustowością do 600 gigabajtów na sekundę (GB/s), co pozwala na osiągnięcie maksymalnej wydajności aplikacji na jednym serwerze. NVLink jest dostępny w procesorach A100 SXM na płytach serwerowych HGX A100 oraz w procesorach PCIe dzięki mostkowi NVLink do łączenia maksymalnie 2 procesorów.
4. Multi-Instance GPU (MIG):
   Procesor A100 może zostać podzielony na aż siedem instancji GPU, które są w pełni izolowane na poziomie sprzętowym, posiadają własną pamięć o wysokiej przepustowości, pamięć podręczną i jednostki obliczeniowe. Technologia MIG daje programistom dostęp do przyspieszenia dla wszystkich ich aplikacji, a administratorzy IT mogą zapewnić odpowiednio dostosowane przyspieszenie GPU dla każdego zadania, optymalizując wykorzystanie i rozszerzając dostęp do każdego użytkownika i aplikacji.
5. Pamięć o Wysokiej Przepustowości (HBM2E):
   Dzięki aż 80 gigabajtom pamięci HBM2e, A100 dostarcza najszybszą na świecie przepustowość pamięci GPU, wynoszącą ponad 2 TB/s, oraz wydajność w wykorzystywaniu pamięci RAM na poziomie 95%. A100 oferuje 1,7-krotnie wyższą przepustowość pamięci w porównaniu z poprzednią generacją.
6. Rzadka Struktura (Structural Sparsity):
   Sieci neuronowe w dziedzinie AI posiadają miliony, a nawet miliardy parametrów. Nie wszystkie z tych parametrów są potrzebne do dokładnych prognoz, a niektóre można zamienić na zera, co pozwala na stworzenie "rzadkich" modeli bez kompromitowania dokładności. Jednostki Tensor Cores w A100 pozwalają na osiągnięcie nawet 2-krotnie wyższej wydajności w przypadku modeli rzadkich. Chociaż funkcja rzadkości przynosi największe korzyści w przypadku wnioskowania w AI, to również może poprawić wydajność treningu modelu.

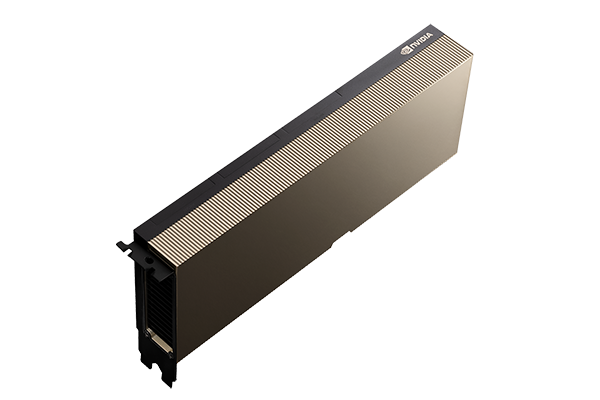

    NVIDIA A100 for PCIe                               NVIDIA A100 for HGX
